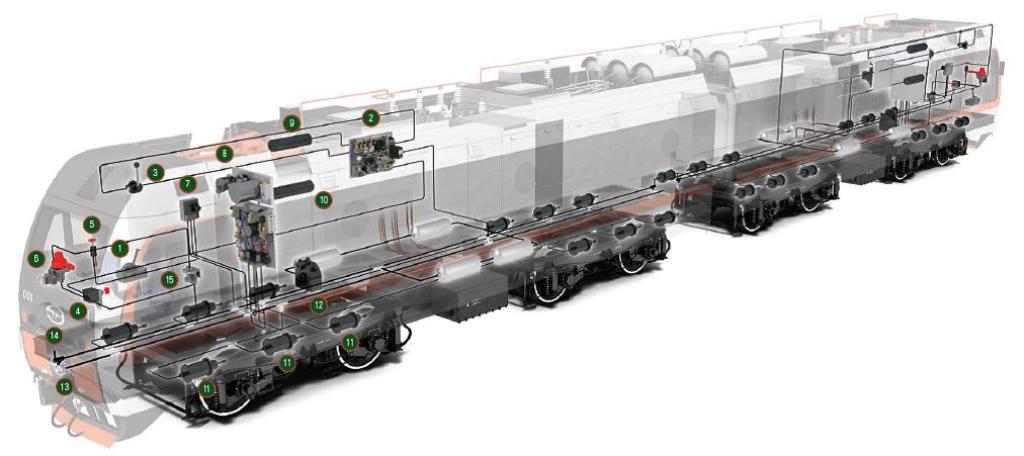

Принципиальная схема
размещения тормозного оборудования
на локомотиве «ЕРМАК»
1 Контролер крана машиниста 130.52
2 Блок электропневматических приборов 130.10
3 Кран резервного управления 130.20
4 Выключатель цепей управления 130.40
5 Клапан аварийного экстренного торможения 130.30
6 Кран управления 215
7 Электропневматический клапан автостопа 153А
8 Компоновочный блок тормозного оборудования для локомотивов грузового типа 010:
Блок воздухораспределителя 010.10
Блок воздухораспределителя 010.10
9 Уравнительный резервуар 20л
10 Запасный резервуар 20л
11 Тормозной цилиндр
12 Компрессор
13 Рукав соединительный
14 Концевой кран
15 Реле давления 404
