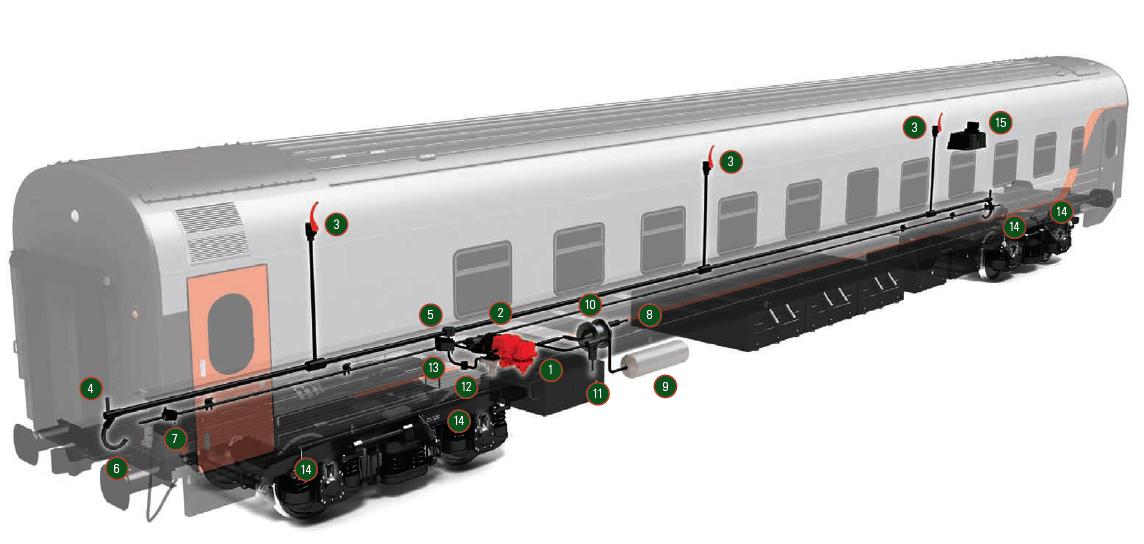

Принципиальная схема
размещения тормозного оборудования
на пассажирском вагоне



1 Электровоздухораспределитель 305
2 Воздухораспределитель 242-1-01
3 Стоп-кран 138-1]
4 Концевой кран
5 Тройник 373П
6 Рукав соединительный 369А
7 Клеммная коробка 317-8
8 Авторегулятор РТРП-675М
9 Запасный резервуар
10 Тормозной цилиндр
11 Выпускной клапан 131
12 Разобщительный кран
13 Клеммная коробка 316-8
14 Термодатчик 005
15 Блок контроля перегрева букс БКНБ 004
